暗杆弹性座封闸阀
发布时间:2017-05-06 09:05:03 浏览

RVCX(Z45X)暗杆弹性座封闸阀的详细资料:

暗杆弹性座封闸阀,阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,更有效的节约安装空间。 弹性座封闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。本软密封闸阀采用无凹腔结构,阀体阀盖内外表面喷涂环氧树脂,闸板表面包覆橡胶,这样从根本上杜绝了腐蚀发生的可能性,阀杆密封处舍弃填料而采用“O”形密封圈,使得蜜蜂更加可靠。根据需要,本弹性座封闸阀可以采用操作杆、手轮、电动及气动等方式操作。

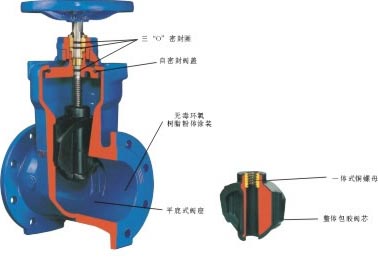

结构特点
1.整体阀盖暗杆设计,结构紧凑;阀杆螺母与闸板两体结构,无卡阻现象发生;直通道,无泄留凹腔;阀杆密封采用“O”形密封圈。
2.有优秀的防腐性能,壳体内,外表面喷涂环氧树脂,需要时内表面衬搪瓷;连接螺栓采用内六角螺栓,顶部胶封。
3.可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶;阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。 适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。
主要性能参数
压力等级 1.0MPa、1.6MPa、2.5MPa
阀体耐压 1.5MPa、2.4MPa、3.75MPa
密封试验 1.1MPa、1.76MPa、2.75MPa
工作温度 0~80℃
适用介质 水、油、蒸气等


主要零件材料

序号 名称 材料 序号 名称 材料
1 阀体 球墨铸铁 8 止推垫 锡青铜
2 闸板 球墨铸铁外覆EPDM 9 轴套 锡青铜
3 螺栓 镀锌 10 螺栓 镀锌
4 密封圈 NBR 11 轴盖 球墨铸铁
5 阀盖 球墨铸铁 12 防尘罩 NBR
6 阀杆 不锈钢 13 手轮 铸铁
7 “O”形密封圈 NBR 14 紧固螺母 镀锌


主要尺寸及重量

型号 公称口径DNmm L D1 D Z-Φd H
1.0MPa 1.6MPa 1.0MPa 1.6MPa
RVC(H)X
Z45X
Z41X
50 180 125 165 4-Φ18 268
65 190 145 185 4-Φ18 296
80 240 160 200 8-Φ18 340
100 250 180 235 8-Φ18 367
125 254 210 250 8-Φ18 424
150 280 240 290 8-Φ23 515
200 300 295 340 8-23 12-23 550
250 380 350 355 410 12-23 12-25 685
300 400 400 410 460 12-23 12-25 760
350 430 460 470 520 16-23 16-25 845
400 406 515 525 580 16-26 16-30 945
450 432 565 585 640 20-26 20-30 1020
500 457 620 650 715 20-26 20-34 1140
600 508 725 770 840 20-30 20-36 1320
