先导式减压阀
发布时间:2017-05-06 09:05:53 浏览
产品图片

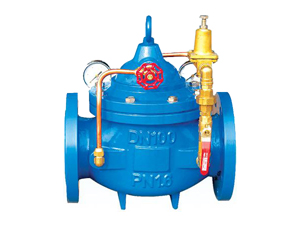

 200X先导式减压阀 产品图
先导式减压阀

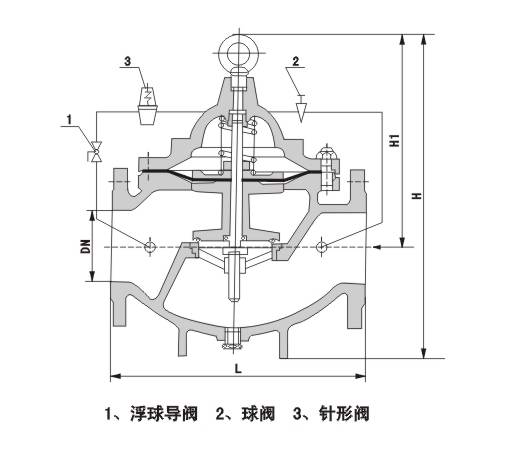

200X先导式减压阀 产品图结构图
先导式减压阀结构图
200X先导式减压阀 产品安装示意图
详情:200X先导式减压阀是水力控制阀门中的减压阀,此阀门针对高层、超高层建筑设计,是解决高层建筑生活用水、消防用水系统中,要求流量大、灵敏度高等场合的理想产品。
性能特点
1、200X先导式减压阀结构新颖合理、合理运用液压原理控制论
2、工作平稳可靠、大流量通行
3、阀瓣快开慢闭、无水锤冲击(关闭时间可调)
4、减稳压精度高、调节范围大
5、密封性能好、使用寿命时间长
6、安装维修方便
安装要求
1、建议在管网系统中安装排气阀,以便减压阀能稳定工作。减压阀前安装过滤器。
2、安装时应注意阀体箭头标注方向。为方便维护保养,应在减压阀周围留一定空间。
3、进出口压力应不小于0 2Mpa,小于0 2Mpa稳压性能变差(出口压力误差加大)。
主要技术参数
200X先导式减压阀主要零件材料

编号
零件名称
材 质
1
阀 体
铸 铁
2
弹 簧
不锈钢
3
膜片压板
黄 铜
4
膜 片
丁腈橡胶
5
阀 瓣
黄 铜
6
阀 座
黄 铜
7
阀 芯
不锈钢
8
针 阀
不锈钢
9
控制阀
黄 铜
10
调节螺杆
黄 铜


200X先导式减压阀主要连接尺寸

DN(mm)
L(mm)
H(mm)
H(mm)
(KG)
50
234
98
320
18
65
240
115
410
22
80
285
131
430
30
100
325
145
480
55
125
345
160
535
70
150
395
185
600
80
200
470
160
675
110
250
575
180
720
210
300
640
200
820
300
350
645
225
860
380
400
970
750
950
350

200X先导式减压阀可能出现的故障及排除方法
故障现象
故障原因
排除方法
不减压稳压
●进出水口方向装反
●主阀膜片破损
●针阀未开启
●球阀未开启
●可调减压膜片损坏
●阀体内有异物
●调整过来
●更换主阀膜片
●开启针阀
●开启球阀
●更换可调减压阀膜片
●清理
有异常声音
●阀体内有异物
●关闭速度过快
●清除杂质
●调节针阀开启度
